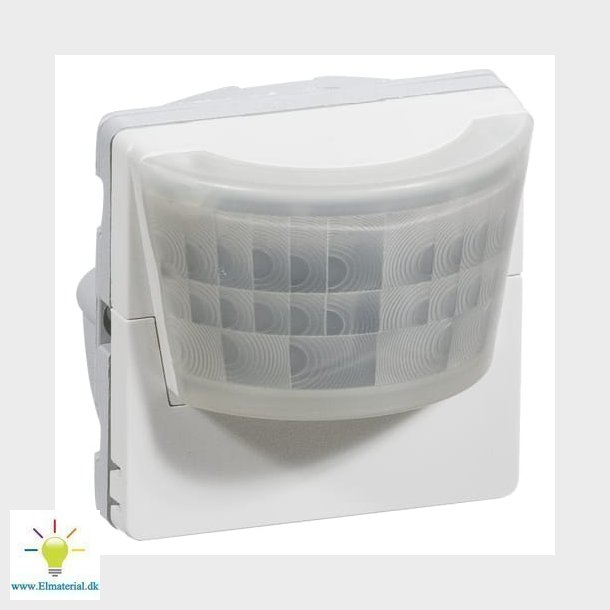

PIR-sensorn är avsedd för inomhusbruk i samband med IHC-systemet. Monteras i låda eller på bas. Placerad med "fri utsikt". Var medveten om att PIR-sensorn aktiveras av föremål som kan göra snabba temperaturförändringar, såsom luftkonditioneringssystem, ventilations- och ventilationssystem, värmare och kraftfulla ljuskällor.
PIR:n ansluts med en svagströmskabel till de 4 skärterminalerna. Plint 1 = Rörelseutgång. Plint 2 = 24 V. Plint 3 = 0 V. Plint 4 = Skymningsrelä. PIR:n är täckt på framsidan med 4 vridknappar. Knapp 1: Känslighetsområden. Knapp 2: Inställning av ljusnivån. Knapp 3: Kontroll av ljusnivån på rörelseutgången. Knapp 4: Val av täckningsområde.
